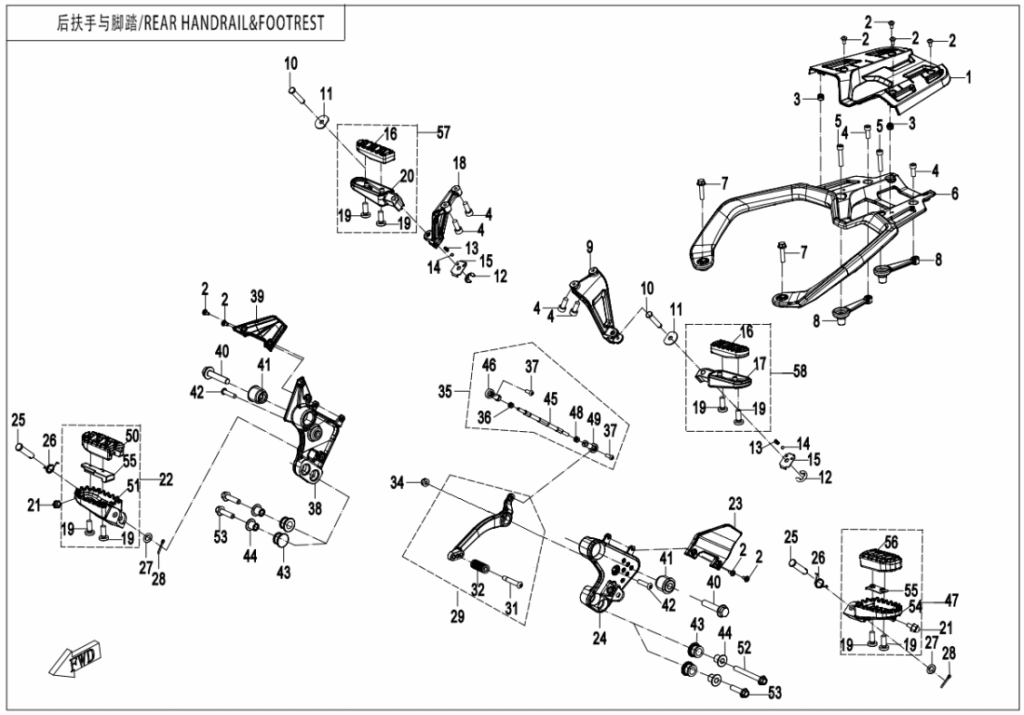

F14 FOOTREST @^ REAR HANDRAIL

Číslo
na výkresu
Název součástky
Kód součástky
Sklad Cena
1DECO COVER, REAR ARMREST
6WWV-140008-5000
Skladem388,41
ks
2STEPPED SCREW M5
6WWV-046502-5000
Skladem15,54
ks
3RUBBER
6WWV-045801-5000
Skladem15,54
ks
4SCREW M8x20
30102-080020810
Skladem15,54
ks
5SCREW M8x40
30102-080040810
Skladem15,54
ks
6REAR ARMREST
6WWV-140003-5000-0VQ00
Skladem5 220,23
ks
6REAR ARMREST
6WWV-140003-5000-0BP00
Skladem6 292,24
ks
7BOLT M8x35
30006-080035810
Skladem29,02
ks
8BRACKET, REAR ARMREST
6WWV-140004-5000
Skladem341,80
ks
9BRACKET, LH REAR FOOTREST
6WWV-140001-5000
Skladem2 175,10
ks
10PIN SHAFT Dia 8
A000-140142
Skladem31,07
ks
11LOCATING GASKET 2
A000-140106
Skladem31,07
ks
12CIRCLIP 6
30802-00603
Skladem15,54
ks
13SPRING
5190-037813
Skladem15,54
ks
14STEEL BALL
5190-037814
Skladem15,54
ks
15LOCATING GASKET 1
A000-140104
Skladem46,61
ks
16RUBBER, REAR FOOTREST BOARD
6GU#-140080-6000
Skladem108,75
ks
17LH REAR FOOTREST BOARD
6GU#-140041-6000-0BP00
Skladem497,16
ks
18BRACKET, RH REAR FOOTREST
6WWV-140002-5000
Skladem2 175,10
ks
19Šroub (vrut)
30105-050014470
Skladem15,54
ks
20RH REAR FOOTREST BOARD
6GU#-140051-6000-0BP00
Skladem528,24
ks
21LIMIT BOLT
6GU#-140202-6000
Skladem31,07
ks
22FRONT FOOTREST SEAT, RH
6GUV-140230-6003-0BP00
Skladem699,14
ks
23PANEL, LH FRONT FOOTREST BRACKET
6WWV-140102-5000
Skladem116,06
ks
24BRACKET, LH FRONT FOOTREST
6WWV-140100-5001
1
25PIN SHAFT
6WWV-140141-5000
Skladem31,07
ks
26SPRING
A000-140103-20000
Skladem31,07
ks
27Podložka
30300-100112
Skladem15,54
ks
28COTTER PIN
30903-0322210
Skladem15,54
ks
29PEDAL ASSY, GEARSHIFT ROD
6WWV-140110-5000
Skladem1 087,55
ks
31BOLT, PEDAL
6NQ#-140104-6002
Skladem101,56
ks
32RUBBER SLEEVE, PEDAL
6GUV-140101-6000
Skladem108,75
ks
34NUT M8
30204-080810
Skladem15,54
ks
35CONNECTING PART, GEARSHIFT ROD
6WWV-140120-5000
Skladem899,49
ks
36Matice
30200-060870
Není skladem
37Šroub (vrut)
30121-060016700
Skladem15,54
ks
38BRACKET, RH FRONT FOOTREST
6WWV-140200-5001
1
39PANEL, RH FRONT FOOTREST BRACKET
6WWV-140202-5000
Skladem87,05
ks
40BOLT M12x60
6WWV-030018-5000
Skladem77,68
ks
41RUBBER SLEEVE
6WWV-140050-5000
Skladem435,02
ks
42SCREW M8x35
30121-080035860
Skladem31,07
ks
43DAMPER
6WWV-140401-5000
Skladem31,07
ks
44Pouzdro
6WWV-140405-5000
Skladem159,59
ks
45CONNECTING ROD
6WWV-140121-5000
Skladem310,73
ks
46Ložisko
6GU#-140140-6001
Skladem279,66
ks
47BRACKET, LH FOOTREST
6GU#-140220-6001
Skladem699,14
ks
48Matice
30200-06087L
Skladem15,54
ks
49Ložisko
6GU#-140160-6001
Skladem279,66
ks
50RH FRONT FOOTREST RUBBER
6GU#-140206-6000
Skladem159,59
ks
51RH FRONT FOOTREST SEAT
6GUV-140204-6002-0BP00
1
52BOLT M10x87
6WWV-140009-5000
Skladem62,15
ks
53Šroub
30006-102035860
Skladem31,07
ks
54LH FORNT FOOTREST SEAT
6GUV-140203-6002-0BP00
Skladem543,77
ks
55BALANCING WEIGHT
6GU#-140207-6000
Skladem170,90
ks
56LH FRONT FOOTREST RUBBER
6GU#-140205-6000
Skladem159,59
ks
57RUBBER, RH REAR FOOTREST BOARD
6GU#-1400B0-6000-0BP00
Skladem543,77
ks
58RUBBER, LH REAR FOOTREST BOARD
6GU#-1400A0-6000-0BP00
Skladem543,77
ks
