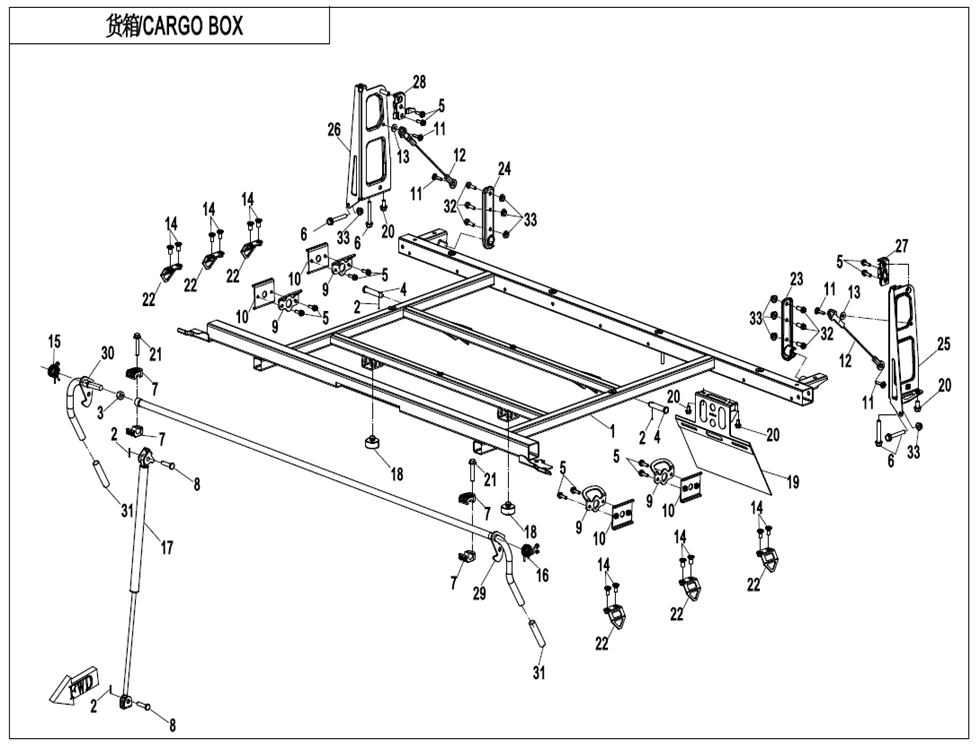

Rám korby I
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 01 | UNDERFRAME ASSY 5HY0-221000 | Není skladem | |||
| 02 | LOCK PIN 30910-0183220 | Skladem | 58,03 Kč | ||
| 03 | Matice 30211-123810 | Není skladem | |||
| 04 | PIN SAHFT, ROTATION COLOR ZINC 9030-220011-00001 | Skladem | 62,15 Kč | ||
| 04 | PIN SHAFT,ROTATION 9030-220011 | Skladem | 62,15 Kč | ||
| 05 | BOLT M6x20 30006-060020810 | Skladem | 15,54 Kč | ||
| 06 | Šroub 30006-080055810 | Skladem | 31,07 Kč | ||
| 07 | COLLAR, ROTATE SHAFT 7030-221123 | Skladem | 46,61 Kč | ||
| 08 | PIN SHAFT,GAS SPRING 7030-222251 | Skladem | 62,15 Kč | ||
| 09 | HOOK,BAND 9030-220004 | Skladem | 62,15 Kč | ||
| 10 | MOUNTING BRACKET，HOOK 7030-221140 | Skladem | 77,68 Kč | ||
| 11 | CABLE BOLT, TAIL BOX 7030-010508 | Skladem | 31,07 Kč | ||
| 12 | FIXING CABLE, TAIL BOX 7030-010500 | Skladem | 348,19 Kč | ||
| 12 | FIXING CABLE, TAIL BOX 7030-010500-10000 | Skladem | 348,19 Kč | ||
| 13 | Podložka 30305-060112 | Skladem | 15,54 Kč | ||
| 14 | BOLT M8x20 7030-220113 | Skladem | 31,07 Kč | ||
| 15 | TORSIONAL SPRING, RH 5HY0-220007 | Není skladem | |||
| 16 | TORSIONAL SPRING, LH 5HY0-220006 | Není skladem | |||
| 17 | AIR SPRING 5HY0-222080 | Skladem | 605,92 Kč | ||
| 18 | RUBBER MAT 5HY0-220004 | Skladem | 46,61 Kč | ||
| 19 | BRACKET, REAR LICENCE 5HY0-220001 | Není skladem | |||
| 19 | BRACKET, REAR LICENCE 5HY0-220001-10000 | Není skladem | |||
| 20 | BOLT M6x16 30006-060016810 | Skladem | 15,54 Kč | ||
| 21 | BOLT M8x45 30006-080045810 | Skladem | 31,07 Kč | ||
| 22 | HOOK, CARGO BOX 5HY0-222010 | Skladem | 201,97 Kč | ||
| 23 | LH BRACKET, CARGO BOX DOOR 5HY0-222020 | Není skladem | |||
| 24 | RH BRACKET, CARGO BOX DOOR 5HY0-222030 | Není skladem | |||
| 25 | LH PROTECTION PLATE 5HY0-222040 | Není skladem | |||
| 26 | RH PROTECTION PLATE 5HY0-222050 | Není skladem | |||
| 27 | LOCK, LH REAR DOOR 5HY0-222060 | Skladem | 493,68 Kč | ||
| 28 | LOCK, RH REAR DOOR 5HY0-222070 | Skladem | 493,68 Kč | ||
| 29 | ROTATE SHAFT, LH 5HY0-222110 | Není skladem | |||
| 30 | ROTATE SHAFT, RH 5HY0-222120 | Není skladem | |||
| 31 | SLEEVE, ROTATE 7030-220104 | Skladem | 46,61 Kč | ||
| 32 | BOLT M8x20 30006-080020810 | Skladem | 15,54 Kč | ||
| 33 | NUT M8 30204-080810 | Skladem | 15,54 Kč | ||
