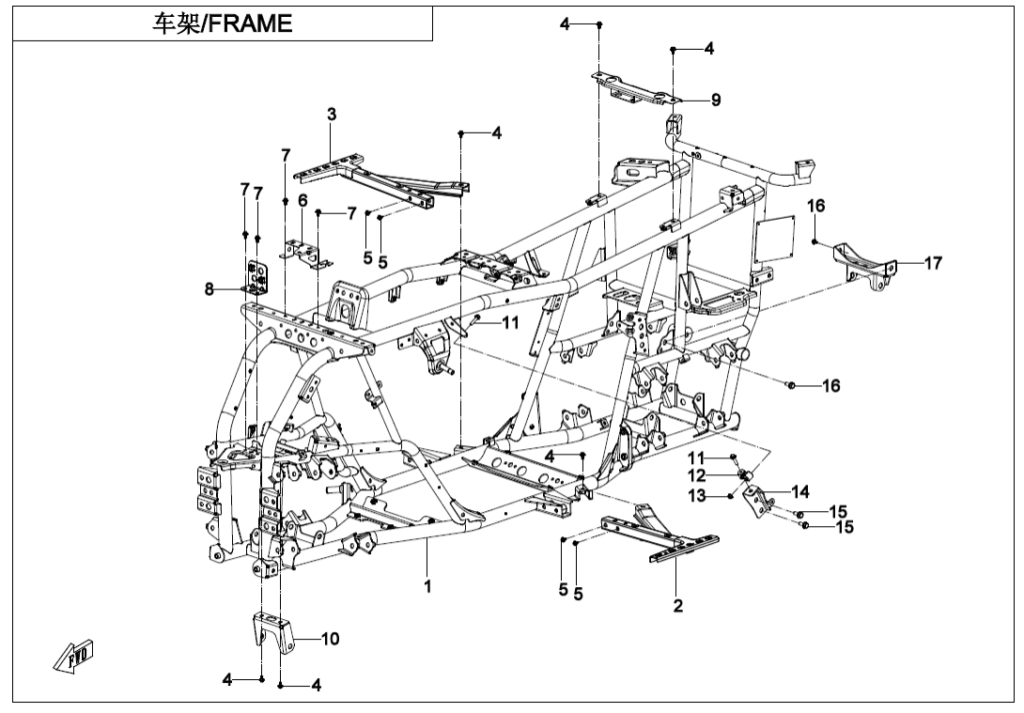

F03-V1 FRAME
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 01 | FRAME ASSY 9DQV-031000-3002-01 | Skladem | |||
| 01 | Sestava rámu 9DQV-031000-3001-01 | Skladem | |||
| 02 | LH FRONT FOOT PEDAL ASSY 9DQV-030300-3000 | Skladem | 885,57 Kč | ||
| 03 | RH FRONT FOOT PEDAL ASSY 9DQV-030400-3000 | Není skladem | 885,57 Kč | ||
| 04 | Šroub 30006-080016810 | Skladem | 15,54 Kč | ||
| 05 | BOLT M8x45 30006-080045810 | Skladem | 31,07 Kč | ||
| 06 | BRACKET, CVT AIR INLET PIPE 9DQV-030003-3000 | Není skladem | |||
| 07 | BOLT M6x12 30006-060012810 | Skladem | 15,54 Kč | ||
| 08 | BRACKET, BRAKE VALVE 9DQV-030030-3000 | Není skladem | |||
| 09 | BRACKET, SEAT 9DQV-030120-3000 | Skladem | 275,88 Kč | ||
| 10 | UPPER BRACKET, FRONT GEAR CASE 9DQV-030010-3000 | Skladem | 232,32 Kč | ||
| 11 | Šroub 30006-080040810 | Skladem | 31,07 Kč | ||
| 12 | CONNECTING PARTS, ENGINE UPPER BRACKET 7020-000160 | Skladem | 290,16 Kč | ||
| 13 | NUT M8 30204-080810 | Skladem | 15,54 Kč | ||
| 14 | UPPER BRACKET, ENGINE 9DQV-030040-3000 | Skladem | |||
| 15 | Šroub 30006-103020810 | Skladem | 31,07 Kč | ||
| 16 | Šroub (vrut) 30102-102020810 | Skladem | 31,07 Kč | ||
| 17 | UPPER BRACKET, REAR GEAR CASE 9DQV-030090-3000 | Skladem | 466,09 Kč | ||
