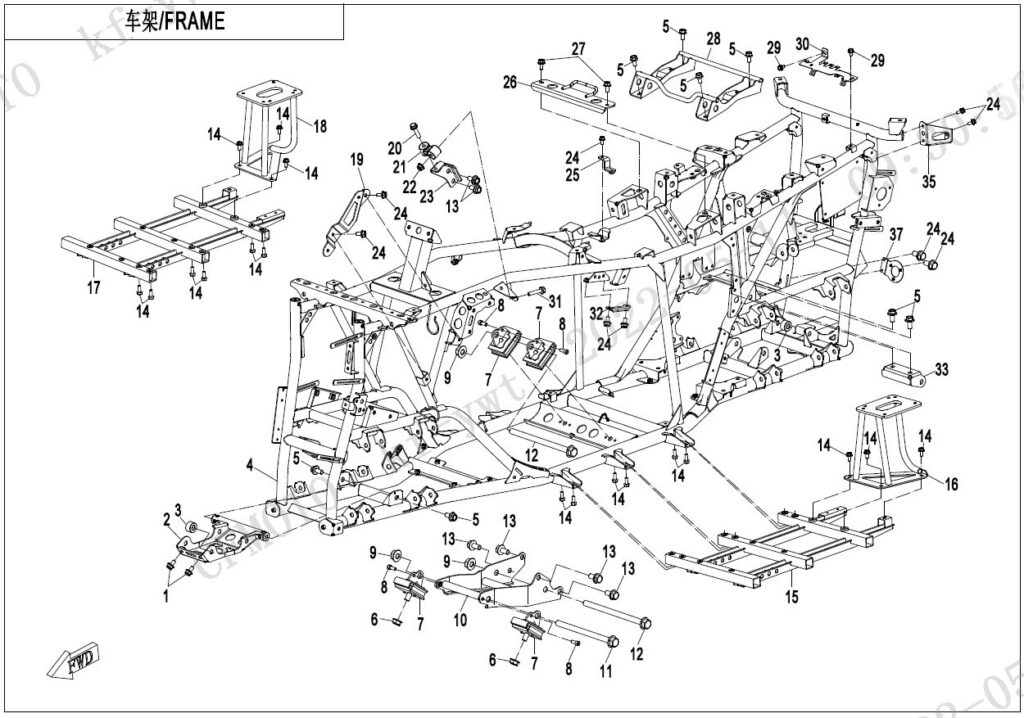

F03-V3 FRAME
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 01 | BOLT M8x14 30006-080014810 | Skladem | 15,54 Kč | ||
| 02 | BRACKET, FRONT GEAR CASE 9DS#-030100-6001 | Skladem | 683,60 Kč | ||
| 03 | BUSHING, FRONT GEAR CASE 9AWA-030002 | Skladem | 62,15 Kč | ||
| 04 | FRAME ASSY 9CSV-031000-A000-01 | 1 | |||
| 05 | Šroub 30006-102020810 | Skladem | 43,52 Kč | ||
| 06 | NUT M10x1.25 30204-102810 | Skladem | 15,54 Kč | ||
| 07 | DAMPING BLOCK, ENGINE 9DQV-000300-3000 | Skladem | 512,70 Kč | ||
| 08 | INNER HEX SCREW M6x16 30102-060016810 | Skladem | 15,54 Kč | ||
| 09 | Matice 30204-122810 | Skladem | 15,54 Kč | ||
| 10 | FRONT BRACKET,ENGINE 9CR6-001100-20000 | Skladem | 725,40 Kč | ||
| 11 | Šroub 30006-122170810 | Není skladem | 108,75 Kč | ||
| 12 | Šroub 30006-122180810 | Není skladem | 124,29 Kč | ||
| 13 | Šroub 30006-100020810 | Skladem | 31,07 Kč | ||
| 14 | BOLT M8x20 30006-080020810 | Skladem | 15,54 Kč | ||
| 15 | BRACKET, LH FOOTREST 9CS#-030300-6401 | Skladem | 1 475,96 Kč | ||
| 16 | BRACKET, LH PEDAL 9CS#-030500-6400 | Není skladem | 481,63 Kč | ||
| 17 | BRACKET, RH FOOTREST 9CS#-030400-6401 | Skladem | 1 475,96 Kč | ||
| 18 | BRACKET, RH PEDAL 9CS#-030600-6400 | Není skladem | 512,70 Kč | ||
| 19 | BRACKET, EPS CONTROLLER 9DS#-030070-6000 | Není skladem | 155,36 Kč | ||
| 20 | BOLT M8x35 30006-080035810 | Skladem | 29,02 Kč | ||
| 21 | CONNECTING PARTS, ENGINE UPPER BRACKET 7020-000160 | Skladem | 290,16 Kč | ||
| 22 | NUT M8 30204-080810 | Skladem | 15,54 Kč | ||
| 23 | UPPER BRACKET, ENGINE 9DS#-030040-6001 | 1 | |||
| 24 | BOLT M6x12 30006-060012810 | Skladem | 15,54 Kč | ||
| 25 | AIR FILTER CONNECTING BRACKET ASSY 9DSV-030020-A000 | 1 | |||
| 26 | BRACKET, FRONT SEAT 9DS#-030020-6000 | Skladem | 248,58 Kč | ||
| 27 | Šroub 30006-080016810 | Skladem | 15,54 Kč | ||
| 28 | BRACKET, REAR SEAT 9CS#-030100-6400 | Skladem | 621,46 Kč | ||
| 29 | Šroub 30006-060010810 | Skladem | 43,52 Kč | ||
| 30 | LOCKING PLATE 4, WIRE CONNECTOR 9DSV-030081-6K00 | Skladem | 145,20 Kč | ||
| 31 | Šroub 30006-080040810 | Skladem | 31,07 Kč | ||
| 32 | PRESSING PLATE III, WIRE CONNNECTOR 9DS#-030091-6000 | Není skladem | 46,61 Kč | ||
| 33 | SUSPENSION BRACKET ASSY., REAR AXLE 9CRB-030010 | Není skladem | 186,44 Kč | ||
| 34 | RH BRACKET, REAR TRUNK 9DS#-030504-6000 | Není skladem | 77,68 Kč | ||
| 35 | LH BRACKET, REAR TRUNK 9DS#-030503-6000 | Není skladem | 77,68 Kč | ||
| 36 | Podložka 30305-060112 | Skladem | 15,54 Kč | ||
| 37 | Držák zásuvky přívěsu 9DSV-030010-A000 | Skladem | 124,29 Kč | ||
