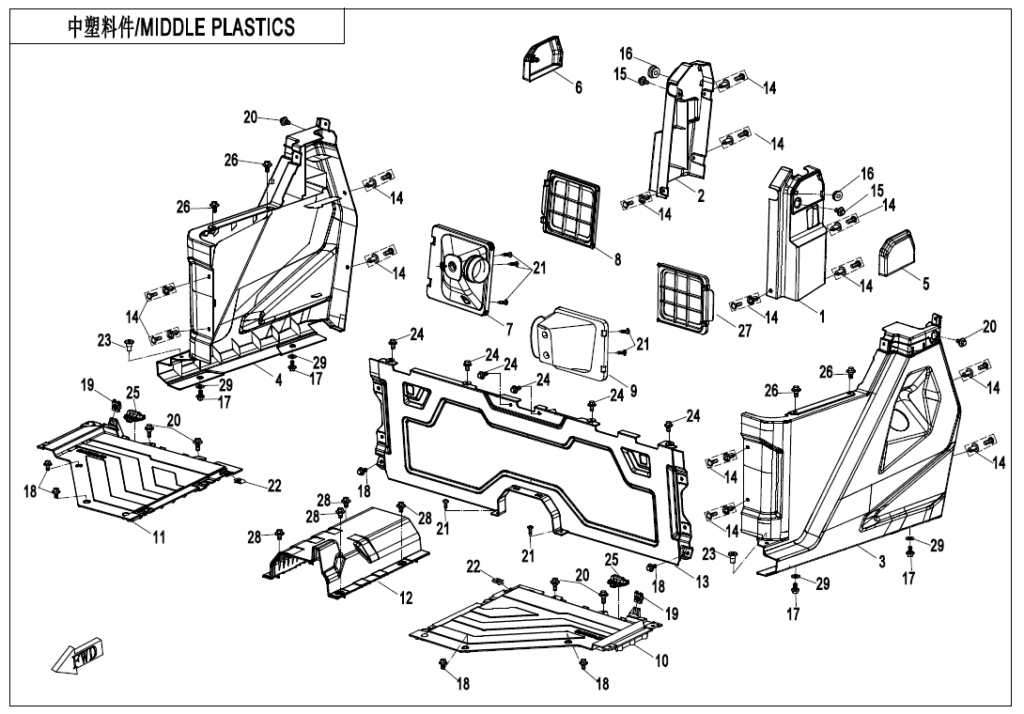

F04-3-V3 MIDDLE PLASTICS

Číslo
na výkresu
Název součástky
Kód součástky
Sklad Cena
01REAR UPPER PROTECTION PANEL, LH
5HY0-042021
1
01REAR LH UPPER SIDE PANEL
5HY#-042021-6000-10
Skladem310,73
ks
01REAR LH UPPER PANEL
5HYV-042021-1D00
1
02REAR UPPER PROTECTION PANEL, RH
5HY0-042022
1
02REAR RH UPPER SIDE PANEL
5HY#-042022-6000-10
Skladem310,73
ks
02REAR RH UPPER PANEL
5HYV-042022-1D00
1
03REAR LH PANEL
5HYV-042023-1C00
1
03REAR PROTECTION PANEL, LH
5HY0-042023
Skladem1 584,71
ks
04REAR PROTECTION PANEL, RH
5HY0-042024
Skladem1 507,03
ks
04REAR RH PANEL
5HYV-042024-1C00
1
05MOUNT COVER, LH HINGE
5HY0-042025
Skladem101,56
ks
06MOUNT COVER, RH HINGE
5HY0-042026
Skladem101,56
ks
07DEFLECTOR, RH
5HY0-042028
1
08FILTER
5HY0-042030
1
09DEFLECTOR, LH
5HY0-042027
1
10FOOT PEDAL, LH
5HYV-043051-1C00
Není skladem994,33
11FOOT PEDAL, RH
5HYV-043052-1C00
Není skladem994,33
12SERVICE COVER, PEDAL
5HYV-043053-1001
1
12SERVICE COVER, PEDAL
5HYV-043053-1000
1
13FRONT LOWER BAFFLE, SEAT
5HY#-043061-1000-11
1
14PLASTIC CLIPS
9060-040310
Skladem15,54
ks
15BOLT M6x14
8010-000004
Skladem15,54
ks
16RUBBER SLEEVE
5BY0-040010
Skladem31,07
ks
17BOLT M8x20
5HY0-220113
Skladem31,07
ks
18Šroub
30006-060010810
Skladem43,52
ks
19NUT CLIP M6
8030-040800-00001
Skladem15,54
ks
20BOLT M6x14
5HY#-040001-1000
Skladem15,54
ks
21SELF-TAPPING SCREW ST4.8×16
30110-480160010
Skladem15,54
ks
22CLAMP ST4.8
5020-040049
Skladem15,54
ks
23Šroub
6NQ#-000202-6001
Skladem46,61
ks
24INNER HEX SCREW M6x16
6NQ#-000206-6001
Skladem31,07
ks
25PLUG, PEDAL
5BY0-042032
Skladem31,07
ks
26INNER HEX SCREW M6x20
6NQ#-000203-6001
Skladem29,04
ks
27FILTER
5HY#-042031-1000
1
28BOLT M6x17
5HY#-040002-1000
Skladem15,54
ks
29Podložka
30301-080412
Skladem15,54
ks
