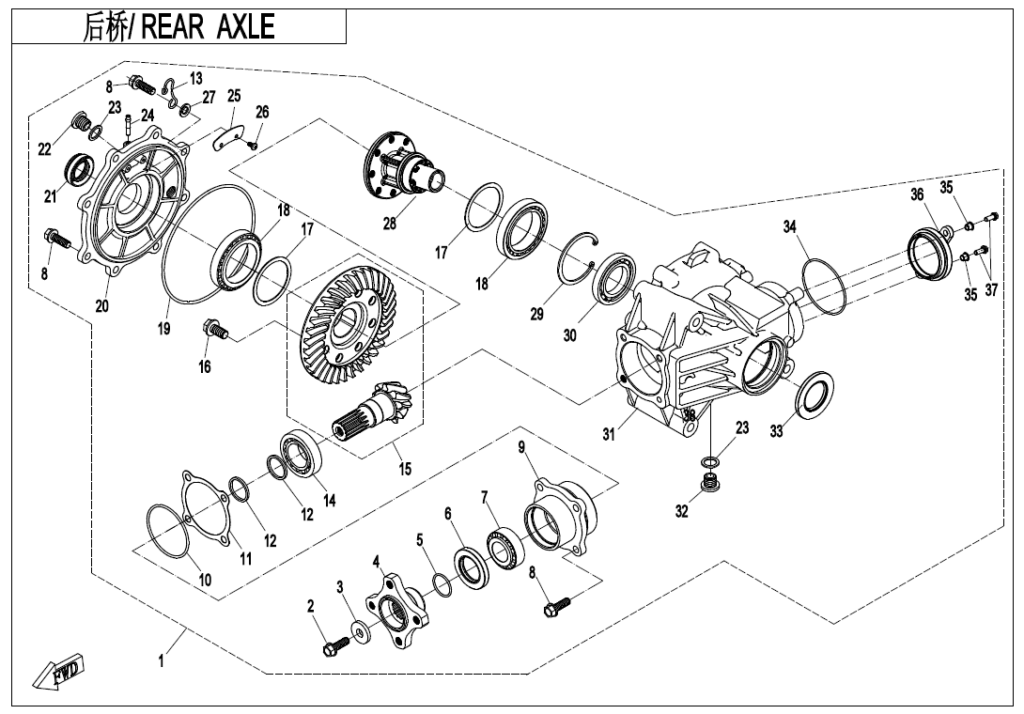

F33-A REAR AXLE(NA)

Číslo
na výkresu
Název součástky
Kód součástky
Sklad Cena
01REAR GEAR CASE ASSY
Q820-330000-10000
1
02BOLT M10×1.25×20
0GR0-062203
Skladem108,75
ks
03WASHER 10×27.5×4
0GR0-062204
Skladem43,52
ks
04COUPLER
Q850-331002
Skladem699,14
ks
05O-SEAL RING 25×2
0800-062205
Skladem46,61
ks
06OIL SEAL 35×50×7
0800-062204
Skladem174,09
ks
07Ložisko
30409-02500
Skladem543,77
ks
08BOLT M8×28
0110-060011-0010
Skladem15,54
ks
09BEARING SEAT
Q830-311002-00001
Skladem636,99
ks
10O-RING 55*2.5
Q830-310006-10000
Skladem77,68
ks
11ADJUSTING WASHER
Q830-310023-00100
Skladem46,61
ks
11ADJUSTING WASHER
Q830-310023-00200
Skladem46,61
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00100
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00500
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00200
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00600
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00300
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00700
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00800
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00900
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-01000
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-01100
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-01200
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-01300
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-01400
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00400
Skladem31,07
ks
13CLIP, REAR PARKING CABLE(RH)
9CRB-082001
Není skladem
14Ložisko
30409-03000
Skladem481,63
ks
15BEVEL GEAR ASSY, REAR GEAR CASE
Q820-3300B0
Skladem5 049,33
ks
16BOLT M10×1.25×22
0181-313100-0010
Skladem31,07
ks
17ADJUSTING WASHER 61*50.5
Q820-330003-00500
Skladem46,61
ks
17ADJUSTING WASHER 61*50.5
Q820-330003-00600
Skladem46,61
ks
17ADJUSTING WASHER 61*50.5
Q820-330003-00700
Skladem46,61
ks
17ADJUSTING WASHER 61*50.5
Q820-330003-00800
Skladem46,61
ks
17ADJUSTING WASHER 61*50.5
Q820-330003-00900
Skladem46,61
ks
17ADJUSTING WASHER 61*50.5
Q820-330003-00100
Skladem31,07
ks
17ADJUSTING WASHER 61*50.5
Q820-330003-00200
Skladem31,07
ks
17ADJUSTING WASHER 61*50.5
Q820-330003-00300
Skladem31,07
ks
17ADJUSTING WASHER 61*50.5
Q820-330003-00400
Skladem46,61
ks
18Ložisko
30409-05000
Skladem1 538,10
ks
19O-RING φ141×2.4
0180-310005
Skladem43,52
ks
20COVER, REAR AXLE CASE
Q820-330002
Skladem870,04
ks
21OIL SEAL 24×38×8
0180-311001
Skladem62,15
ks
22BOLT M14×1.25×12
0180-021008-0010
Skladem58,03
ks
23GASKET 14
0180-011006
Skladem31,07
ks
24JOINT , BREATHER HOSE
0180-311004-0020
Skladem31,07
ks
25OIL BAFFLE
Q820-330007-10000
Skladem31,07
ks
26Šroub (vrut)
30105-040008410
Skladem15,54
ks
27Podložka
30306-080112
Skladem15,54
ks
28MOUNTING SEAT
Q820-330008
Skladem2 454,75
ks
29RETAINER 62
30800-06200
Skladem31,07
ks
30BEARING 16007
30400-03501
Skladem233,05
ks
31REAR AXLE CASE
Q820-330001-00001
Skladem3 930,71
ks
32OIL DRAIN BOLT, MAGNETIC(M14X1.25X12)
0180-332100
Skladem93,22
ks
33OIL SEAL 35×58×5
0120-061000
Skladem108,75
ks
34O-RING 67.5*2
Q830-310012-10000
Skladem62,15
ks
35SLEEVE
018A-180001
2
36PLUG, MOTOR
Q820-330009
Skladem108,75
ks
37BOLT M6×18
0010-023008-0010
Skladem15,54
ks
