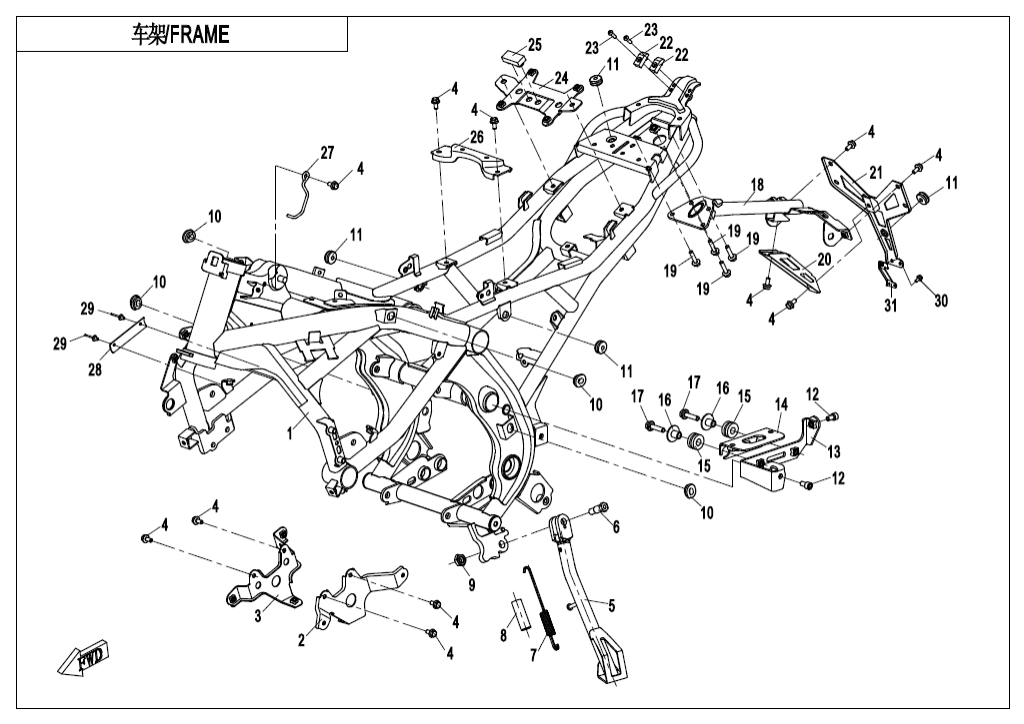

F03 FRAME

Číslo
na výkresu
Název součástky
Kód součástky
Sklad Cena
01Sestava rámu
6NQA-031000-0BB00
1
01Sestava rámu
6NQA-031000-0BC00
1
02LH BRACKET, LOWER DEFLECTOR
6NQ0-030030
Skladem170,90
ks
03BRACKET, LOWER DEFLECTOR(RH)
6NQ0-030040
Skladem170,90
ks
04BOLT M6x12
30006-060012810
Skladem15,54
ks
05SIDE STAND COMP.
6NQ0-030190
Skladem341,80
ks
06BOLT, SIDE STAND
A000-030006
Skladem62,15
ks
07SPRING, SIDE STAND
A000-030210
Skladem188,76
ks
08SPRING COLLAR, SIDE STAND
A000-030004
Skladem46,61
ks
09Matice
30208-102810
Skladem15,54
ks
10DAMPER, FRONT FENDER
8080-040064
Skladem15,54
ks
11RUBBER DAMPER, OUTER GUARD
A000-040302
Skladem31,07
ks
12INNER HEX SCREW M6x16
30102-060016810
Skladem15,54
ks
13BRACKET, REGULATOR
A000-030120
Skladem170,90
ks
14BRACKETⅡ, REGULATOR
A000-030130
Skladem93,22
ks
15RUBBER SLEEVE, FRONT LICENSE BRACKET
5020-031001
Skladem29,02
ks
16RUBBER SLEEVE LINER, FRONT LICENSE BRACKET
5020-031002
Skladem29,02
ks
17BOLT M6x25
30006-060025810
Skladem46,61
ks
18BRACKET, REAR FENDER
6NQ0-030100-0BB00
1
19Šroub
30006-080025810
Skladem15,54
ks
20SUPPORT PLATE,REAR LICENCE
6KJ0-030601-0BB0
Skladem217,51
ks
21BRACKET,REAR LICENCE
6KJ0-030200-0BB0
Skladem264,12
ks
22CUSHION RUBBER WAHSER
6NQ0-130216
2
23Šroub (vrut)
30105-050016410
Skladem15,54
ks
24MOUNT SEAT, ECU
6NQ0-030050-00001
1
25RUBBER DAMPER
6090-130012
Skladem15,54
ks
26MOUNT BRACKET, FUEL TANK
A000-030150-00001
1
27LH CLAMP, MAIN CABLE
A000-030001
Skladem62,15
ks
28Štítek VIN
6NQA-190011
1
29BLIND RIVET
30902-0401320
Skladem15,54
ks
30Šroub (vrut)
30105-050015410
1
31MOUNTING SEAT, REFLECTOR(RH)
6KJ0-030920
1
