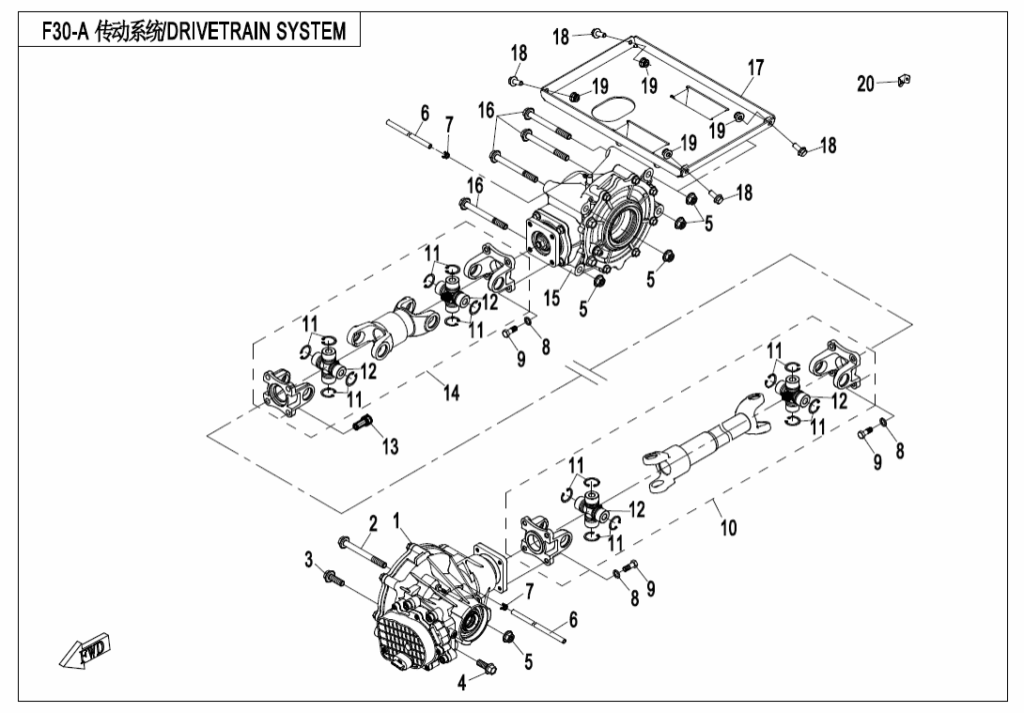

F30-A DRIVETRAIN SYSTEM(2017 VERSION)

Číslo
na výkresu
Název součástky
Kód součástky
Sklad Cena
01FRONT AXLE ASSY, Z6
Q810-310000
Skladem25 479,70
ks
02Šroub
30006-102130810
Skladem116,16
ks
03Šroub
30006-102030810
Skladem31,07
ks
04Šroub
30006-102025810
Skladem31,07
ks
05NUT M10x1.25
30204-102810
Skladem15,54
ks
06BREATHER HOSE, FRONT GEAR CASE
9010-310001
Skladem62,15
ks
07CLAMP A8
30601-108010
Skladem15,54
ks
08Podložka
30306-080112
Skladem15,54
ks
09BOLT M8×1×22
9010-290001
Skladem15,54
ks
10FRONT DRIVE SHAFT
5UR0-290100-00001
1
11CIRCLIP FOR HOLE A-D25
30800-02505
Skladem15,54
ks
12UNIVERSAL JOINT Φ25X64
7020-290130-10000
Skladem450,56
ks
13Šroub (vrut)
30102-102020810
Skladem31,07
ks
14REAR DRIVE SHAFT
5UR0-300100-00001
Skladem3 946,25
ks
15REAR AXLE ASSY, U8
Q530-330000-1000
1
16Šroub
30006-102120810
Skladem
17MOUNT BRACKET, REAR AXLE
7030-038411
1
18BOLT M8x20
30006-080020810
Skladem15,54
ks
19NUT M8
30204-080810
Skladem15,54
ks
20FIXING BRACKET,FUEL HOSE
7030-038501-10000
1
