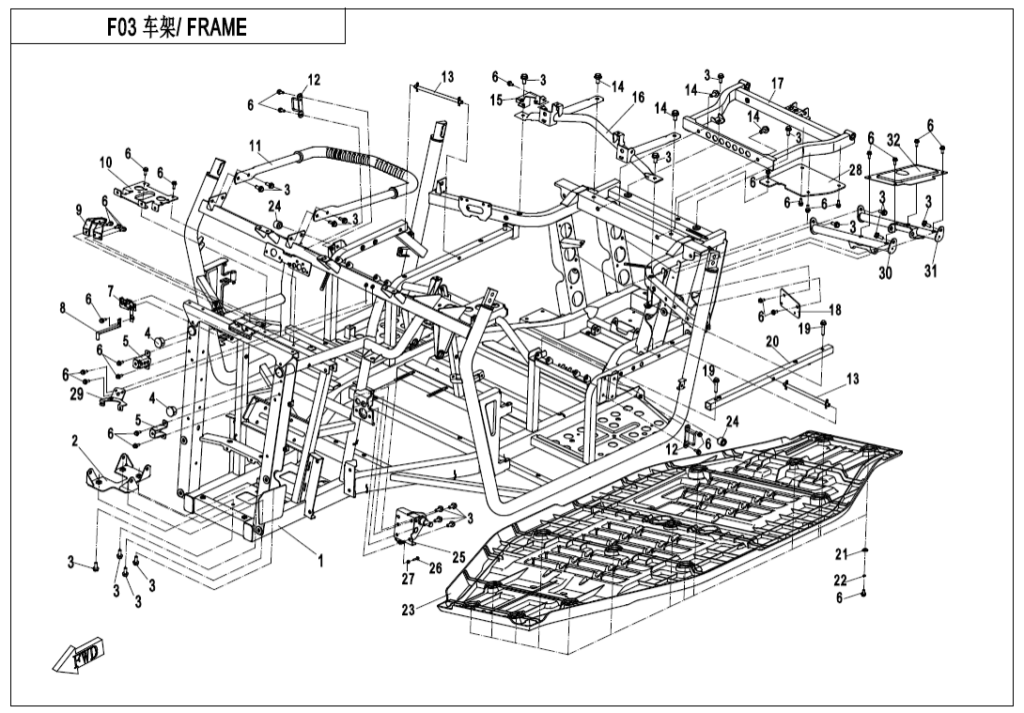

F03-B-V1 FRAME(2018 VERSION)

Číslo
na výkresu
Název součástky
Kód součástky
Sklad Cena
01Hlavní Rám
5URA-031000
1
02BRACKET, FRONT AXLE
7030-038110-10000
Skladem435,02
ks
03BOLT M8x20
30006-080020810
Skladem15,54
ks
04FRAME PLUG
9060-038123
2
05BRACKET,FRONT TOP COVER
7030-038210
Skladem93,22
ks
06BOLT M6x16
30006-060016810
Skladem15,54
ks
07LOCK,FRONT COVER
7030-010200
Skladem725,40
ks
08LEVER,FRONT COVER LOCK
7030-010201
Skladem101,56
ks
09SUPPORT PLATE, SPRING
7030-040192
Skladem108,75
ks
10UPPER BRACKET,RADIATOR
7030-037110
Skladem326,26
ks
11FRONT ARMREST
7030-037210
1
12LOCK HOOK
7030-370700
Skladem174,09
ks
13ROD,SEAT LOCK
7030-037810
2
14Šroub
30001-102025810
Skladem46,61
ks
15BASE SUPPORT,IGNITION COIL
5UR0-030020
1
16BRACKET ASSY, SAFETY BELT BUCKLE
7030-037400-10000
1
17BRACKET, CARGO BOX
7030-037600-10000
1
18ECU SUPPORT
5UR0-030010
1
19Šroub
30006-080040810
Skladem31,07
ks
20INNER BEAM, LH SEAT
7030-037710
1
21BASE PLATE GASKET
9060-040028
Skladem31,07
ks
22Podložka
30303-060112
Skladem15,54
ks
23BASE PLATE
7030-040711-10000
Skladem3 992,85
ks
24CUSHION RUBBER
9030-370901-10000
2
25BRACKET, FOOT PEDAL
7030-039110
1
26BOLT M6x25
30006-060025810
Skladem46,61
ks
27NUT M6
30200-060810
Skladem15,54
ks
28HEAT INSULATOR,CARGO BOX
7030-030001
1
29MOUNTING BRACKET, OIL CUP
5UWB-030120
1
30FRONT MOUNTING COMP., REAR AXLE
5UWB-030300
1
31REAR MOUNTING COMP., REAR AXLE
5UWB-030200
1
32HEAT INSULATION PLATE,REAR AXLE
5UWB-030001
1
