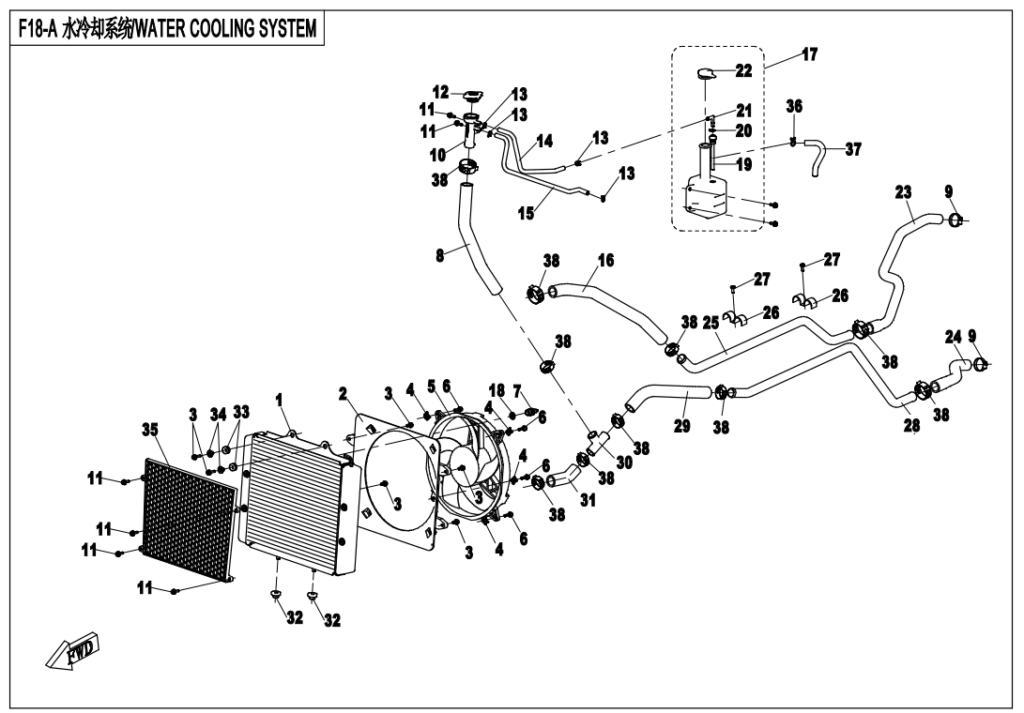

F18-1 WATER COOLING SYSTEM

Číslo
na výkresu
Název součástky
Kód součástky
Sklad Cena
01RADIATOR ASSY.
9060-180100-1000
Skladem7 146,74
ks
02DEFLECTOR, FAN
9060-181301
Skladem248,58
ks
03BOLT M6x25
30006-060025810
Skladem46,61
ks
04NUT CLIP M6
8030-040800-00001
Skladem15,54
ks
05FAN&MOTOR
7020-181400-1000
Skladem4 971,65
ks
06BOLT M6x20
30006-060020810
Skladem15,54
ks
07THERMO SWITCH
7020-150600
Skladem419,48
ks
08WATER FILLING HOSE,RADIATOR
7030-180023
Skladem341,80
ks
09CLAMP ,WATER HOSE
9010-180007
Skladem62,15
ks
10WATER FILLING PORT
9060-180025-1000
Skladem217,51
ks
11BOLT M6x16
30006-060016810
Skladem15,54
ks
12CAP,WATER FILLER
8010-180024
Skladem232,13
ks
13CLAMP A11
30601-111010
Skladem15,54
ks
14WATER HOSE, RESERVOIR TANK
7030-180062
1
15OVERFLOW HOSE, RADIATOR
7030-180061
1
16WATER OUTLET HOSE, RADIATOR
7030-180022
Skladem372,87
ks
17RESERVOIR TANK ASSY.
7030-180900
Skladem481,63
ks
18RUBBER WASHER 16×23×2
6050-180006
Skladem31,07
ks
19HOSE, RESERVOIR TANK
8010-180028
Skladem46,61
ks
20CLAMP A12
30601-112010
Skladem15,54
ks
21JOINT, RESERVOIR TANK
8030-180302
Skladem31,07
ks
22CAP,RESERVOIR TANK
8010-180023
Skladem46,61
ks
23WATER OUTLET HOSE, ENGINE
7030-180030
1
24WATER INLET HOSE,ENGINE
7030-180026
1
25WATER INLET ALUM. PIPE
7030-180051
1
26CLASP,WATER HOSE
9030-180006
Skladem
27Šroub (vrut)
30105-060016410
2
28ALUM PIPE,WATER OUTLET
7030-180052
1
29WATER INLET HOSE 2, RADIATOR
7030-180024
Skladem233,05
ks
30T-JOINT, WATER HOSE
9060-180022
Skladem170,90
ks
31WATER INLET HOSE 1, RADIATOR
7030-180021
Skladem174,09
ks
32RUBBER CUSHION ,RADIATOR
9060-180027
Skladem
33PIN RUBBER CAP, RADIATOR
9060-180026
Skladem43,52
ks
34RUBBER CUSHION TUBE, RADIATOR
9060-180029
Skladem15,54
ks
35MESHER,RADIATOR
7030-180003
Skladem348,19
ks
36CLAMP A13
30601-113010
Skladem15,54
ks
37OUTLET PIPEⅠ, IDLE
6100-000102
Skladem46,61
ks
38STEEL BAND CLAMP 34
7000-180007
Skladem101,56
ks
