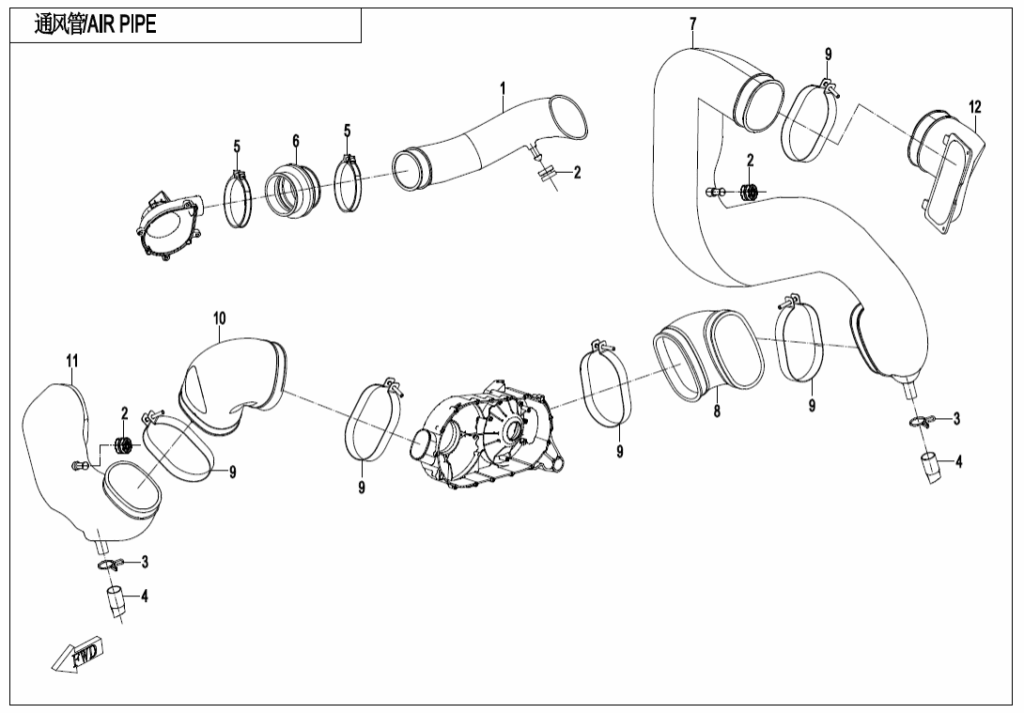

F00-2 CVT AIR PIPE

Číslo
na výkresu
Název součástky
Kód součástky
Sklad Cena
01AIR OUTLET PIPE,FAN
5BY2-000301
1
02RUBBER SLEEVE, FRONT LICENSE BRACKET
5020-031001
Skladem29,02
ks
03CLAMP A17
30601-117010
Skladem15,54
ks
04OIL STORAGE HOSE
0180-110005
Skladem15,54
ks
05SCREW CLAMP,A-TYPE
9010-020007
Skladem116,06
ks
06AIR OUTLET PIPE JOINT,FAN
7000-000302
1
07AIR INLET PIPE 1,CVT
7000-000201-10000
1
08JOINT,CVT AIR INLET PIPE
7030-000203
Skladem372,87
ks
09A-TYPE CLAMP 78-101
9010-000105
Skladem116,06
ks
10JOINT, EXHAUST PIPE
7000-000204
1
11AIR OUTLET PIPE,CVT
7000-000202
1
12AIR INLET PIPE 2,CVT
7000-000205-10000
1
