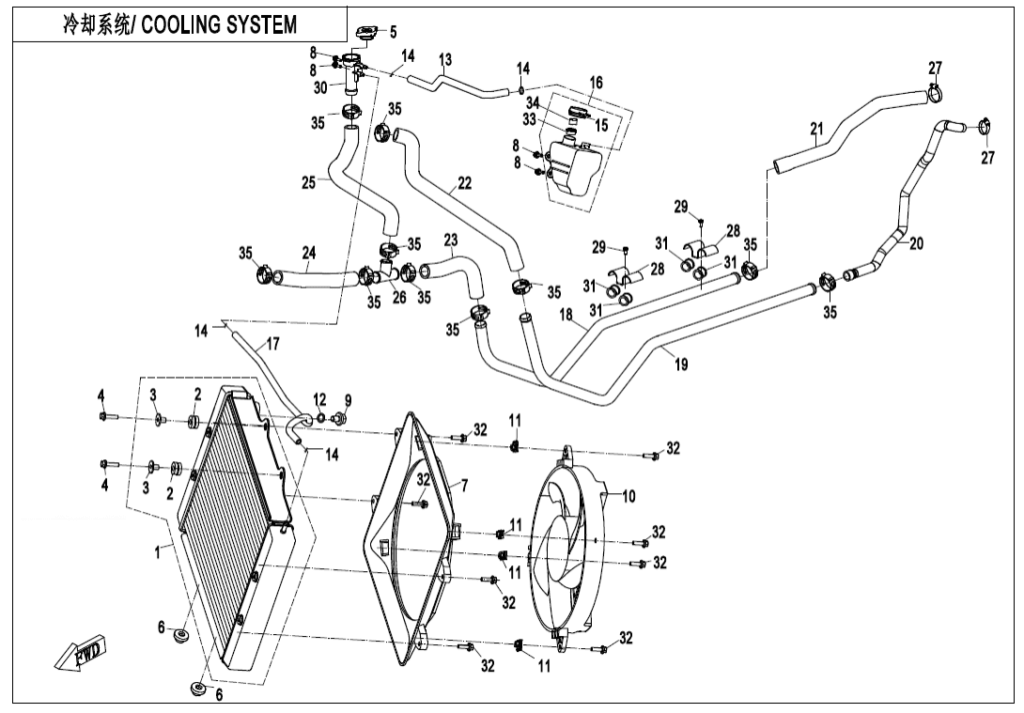

F18-V2 COOLING SYSTEM

Číslo
na výkresu
Název součástky
Kód součástky
Sklad Cena
01RADIATOR ASSY.
9060-180100-1000
Skladem7 146,74
ks
02RUBBER CUSHION ,RADIATOR
9060-180027
Skladem
03RUBBER CUSHION TUBE, RADIATOR
9060-180029
Skladem15,54
ks
04BOLT M6x25
30006-060025810
Skladem46,61
ks
05CAP,WATER FILLER
8010-180024
Skladem232,13
ks
06PIN RUBBER CAP, RADIATOR
9060-180026
Skladem43,52
ks
07DEFLECTOR, FAN
9060-181301
Skladem248,58
ks
08BOLT M6x16
30006-060016810
Skladem15,54
ks
09THREAD SLEEVE, RADIATOR
5BRA-180001
1
10FAN&MOTOR
7020-181400-1000
Skladem4 971,65
ks
10FAN&MOTOR
7020-181400
Skladem4 971,65
ks
11NUT CLIP M6
8030-040800
Skladem15,54
ks
12O-SEAL RING
5BRA-180002
1
13WATER HOSE, RESERVOIR TANK
9060-180024
1
14CLAMP A10
30601-110010
Skladem15,54
ks
15CAP,RESERVOIR TANK
8010-180023
Skladem46,61
ks
16RESERVOIR TANK ASSY.
9060-180900
Skladem435,02
ks
17OVERFLOW HOSE, RADIATOR
9060-180023
1
18ALUM. WATER PIPE 1
7000-180011
1
19ALUM. WATER PIPE 2
7000-180012-10000
1
20WATER OUTLET PIPE,ENGINE
7000-180001-10000
1
21WATER INLET PIPE,ENGINE
7000-180002
1
22WATER INLET HOSE,RADIATOR
7000-180003
1
23TRANSITION WATER PIPE
9060-180005-00001
1
24WATER OUTLET HOSE,RADIATOR
9060-180004-00001
1
25JOINT PIPE, WATER FILLER
9060-180006-00001
1
26T-JOINT, WATER HOSE
9060-180022
Skladem170,90
ks
27CLAMP ,WATER HOSE
9010-180007
Skladem62,15
ks
28CLASP,WATER HOSE
9030-180006
Skladem
29Šroub (vrut)
30105-060016410
2
30WATER FILLING PORT
9060-180025-1000
Skladem217,51
ks
31RUBBER COLLAR,WATER HOSE
9030-180009
Není skladem
32BOLT M6x20
30006-060020810
Skladem15,54
ks
33GASKET, RESERVOIR
9060-180903
Skladem29,02
ks
34PLUG, WATER OVERFLOW
9060-180031
1
35STEEL BAND CLAMP 34
7000-180007
Skladem101,56
ks
35STEEL BAND CLAMP 34
7000-180007-00001
Skladem101,56
ks
