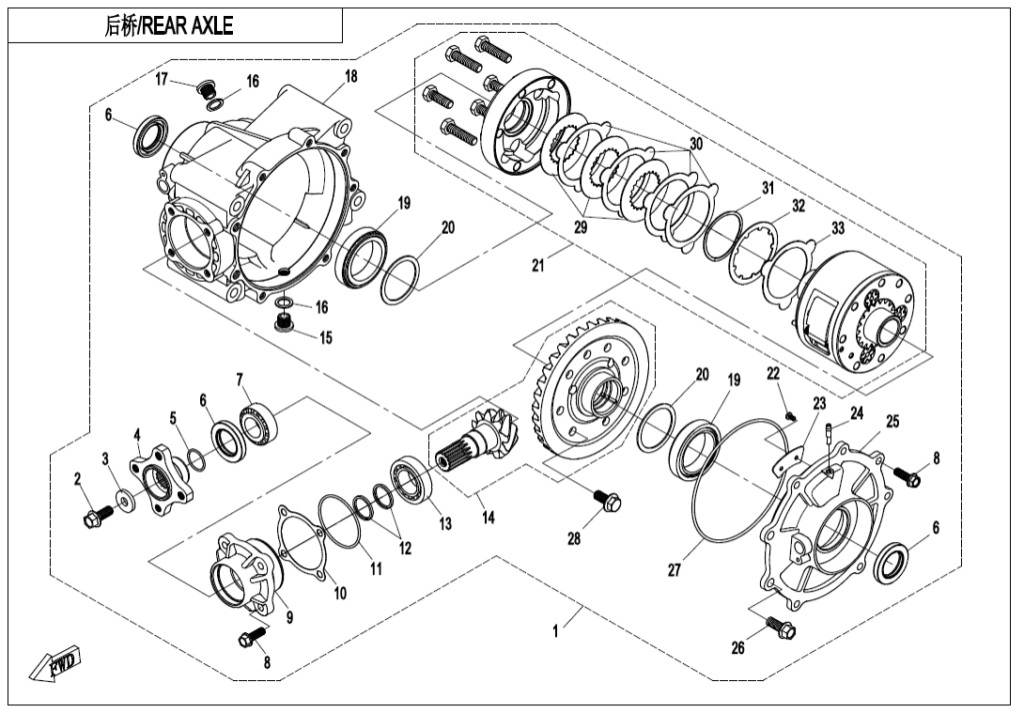

F33-A-V2 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK)

Číslo
na výkresu
Název součástky
Kód součástky
Sklad Cena
01REAR GEAR CASE ASSY
Q860-330000-00001
1
02BOLT M10×1.25×20
0GR0-062203
Skladem108,75
ks
03WASHER 10×27.5×4
0GR0-062204
Skladem43,52
ks
04COUPLER
Q850-331002
Skladem699,14
ks
05O-SEAL RING 25×2
0800-062205
Skladem46,61
ks
06OIL SEAL 35×50×7
0800-062204
Skladem174,09
ks
07Ložisko
30409-02500
Skladem543,77
ks
08BOLT M8×28
0110-060011-0010
Skladem15,54
ks
09BEARING SEAT
Q830-311002-00001
Skladem636,99
ks
10ADJUSTING WASHER
Q830-310023-00200
Skladem46,61
ks
10ADJUSTING WASHER
Q830-310023-00100
Skladem46,61
ks
11O-RING 55*2.5
Q830-310006-10000
Skladem77,68
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00300
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-01300
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00200
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-01200
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00100
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-01100
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-01000
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00900
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00800
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00700
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00600
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00500
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-00400
Skladem31,07
ks
12ADJUSTING WASHER 32×25.4
Q830-311003-01400
Skladem31,07
ks
13Ložisko
30409-03000
Skladem481,63
ks
14BEVEL GEAR ASSY, REAR GEAR CASE
Q860-3300A0-00002
Skladem5 049,33
ks
15OIL DRAIN BOLT, MAGNETIC(M14X1.25X12)
0180-332100
Skladem93,22
ks
16GASKET 14
0180-011006
Skladem31,07
ks
17BOLT M14×1.25×12
0180-021008-0010
Skladem58,03
ks
18REAR AXLE CASE
Q860-330001-00001
Skladem4 039,46
ks
19Ložisko
30409-05000
Skladem1 538,10
ks
20ADJUSTING WASHER 61*50.5
Q820-330003-00800
Skladem46,61
ks
20ADJUSTING WASHER 61*50.5
Q820-330003-00700
Skladem46,61
ks
20ADJUSTING WASHER 61*50.5
Q820-330003-00600
Skladem46,61
ks
20ADJUSTING WASHER 61*50.5
Q820-330003-00500
Skladem46,61
ks
20ADJUSTING WASHER 61*50.5
Q820-330003-00400
Skladem46,61
ks
20ADJUSTING WASHER 61*50.5
Q820-330003-00300
Skladem31,07
ks
20ADJUSTING WASHER 61*50.5
Q820-330003-00200
Skladem31,07
ks
20ADJUSTING WASHER 61*50.5
Q820-330003-00100
Skladem31,07
ks
20ADJUSTING WASHER 61*50.5
Q820-330003-00900
Skladem46,61
ks
21DIFFERENTIAL GEAR ASSY
Q860-333100
Skladem37 939,89
ks
22Šroub (vrut)
30105-040008410
Skladem15,54
ks
23OIL GUARD
Q830-310022
Skladem31,07
ks
24JOINT , BREATHER HOSE
0180-311004-0020
Skladem31,07
ks
25COVER, REAR AXLE CASE
Q860-330002-00001
1
26BOLT M10×1.25×25
0180-330004-0010
Skladem31,07
ks
27O-SEAL RING 151×3
0180-334002
Skladem43,52
ks
28BOLT M10×1.25×22
0181-313100-0010
Skladem31,07
ks
29FRICTION DISC, INNER GEAR
Q850-333107
Skladem319,17
ks
30FRICTION DISC, OUTER GEAR
Q850-333104
Skladem279,66
ks
31GASKET
Q850-333111
Skladem174,09
ks
32FRICTION DISC, INNER
Q850-333108
Skladem319,17
ks
33POLISHED SECTION, FRICTION DISC
Q850-333106
Skladem279,66
ks
