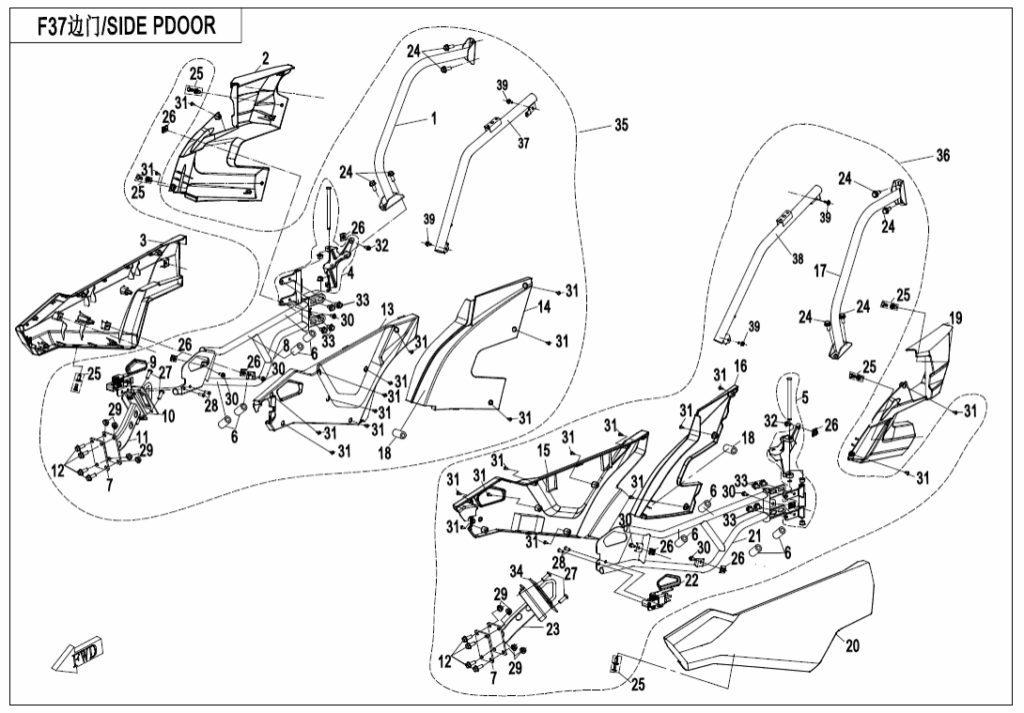

F37-V4 SIDE DOORS

Číslo
na výkresu
Název součástky
Kód součástky
Sklad Cena
01RH PROTECTION PIPE, PASSENGER
5BY2-230020-0BB01
1
02OUTER PANEL, RH
7000-800203-0R400
Skladem901,11
ks
02OUTER PANEL,RH
7000-800203-0Y600
1
02OUTER PANEL,RH
7000-800203-0B300
Skladem901,11
ks
02RH OUTER PANEL
7000-800203-0EK00
1
03SIDE DOOR(OUTER), RH
7000-800201-0R400
Skladem1 367,20
ks
03OUTER SIDE NET, RH
7000-800201-0Y600
1
03OUTER SIDE NET, RH
7000-800201-0B300
Skladem1 367,20
ks
03RH OUTER SIDE DOOR
7000-800201-0EK00
1
04HINGE SEAT ASSY, RH
7000-800250
Skladem1 631,32
ks
05HINGE SEAT ASSY, LH
7000-800150
Skladem2 206,17
ks
06SLEEVE,HANDREST
9CR6-044062
Skladem72,54
ks
07MOUNTING PLATE
5BWA-370001
Skladem145,08
ks
08SUPPORT, SIDE DOOR(RH)
7000-800210
1
09LOOK KIT, RH
7000-800230
Skladem372,87
ks
10RH LOCK HOOK ASSY
7000-800220-00001
Skladem159,59
ks
11BRACKET ASSY, RH LOCK HOOK
7000-800240-10001
Skladem357,34
ks
12Šroub
30006-080050810
Skladem
13SIDE DOOR(INNER), RH
7000-800202
1
14INNER PANEL, RH
7000-800204
1
15SIDE DOOR(INNER), LH
7000-800102
1
16INNER PANEL, LH
7000-800104
1
17LH PROTECTION PIPE, PASSENGER
5BY2-230010-0BB01
1
18SPONGE STRIP 2, HEAT INSULATOR
9060-038128
2
19OUTER PANEL,LH
7000-800103-0B300
Skladem901,11
ks
19LH OUTER PANEL
7000-800103-0EK00
1
19OUTER PANEL, LH
7000-800103-0R400
Skladem901,11
ks
19OUTER PANEL,LH
7000-800103-0Y600
1
20SIDE DOOR(OUTER), LH
7000-800101-0R400
Skladem1 367,20
ks
20OUTER SIDE NET, LH
7000-800101-0Y600
1
20OUTER SIDE NET, LH
7000-800101-0B300
Skladem1 367,20
ks
20LH OUTER SIDE DOOR
7000-800101-0EK00
1
21SUPPORT, SIDE DOOR(LH)
7000-800110
Skladem1 227,38
ks
22LOOK KIT, LH
7000-800130
Skladem372,87
ks
23BRACKET ASSY, LH LOCK HOOK
7000-800140-10001
Skladem357,34
ks
24BOLT M8x20
30006-080020810
Skladem15,54
ks
25PLASTIC CLIPS
9060-040310
Skladem15,54
ks
26NUT CLIP M6
8030-040800
Skladem15,54
ks
27Šroub (vrut)
30121-080025700
4
28Šroub (vrut)
30121-060016700
Skladem15,54
ks
29NUT M8
30204-080810
Skladem15,54
ks
30BOLT M6x12
30006-060012810
Skladem15,54
ks
31SELF-TAPPING SCREW ST4.2×13
30110-421130010
Skladem29,02
ks
32BOLT M6x16
30006-060016810
Skladem15,54
ks
33BOLT M8x14
30006-080014810
Skladem15,54
ks
34LH LOCK HOOK ASSY
7000-800120-00001
Skladem159,59
ks
35RH SIDE DOOR ASSY
7000-8002D0
1
36LH SIDE DOOR ASSY
7000-8001D0
1
37HANDREST RAIL, RH
7000-037630-1BB0
Skladem807,89
ks
38ARMREST RAIL, LH
7000-037670-1BB0
Skladem807,89
ks
39Šroub
30006-080016810
Skladem15,54
ks
