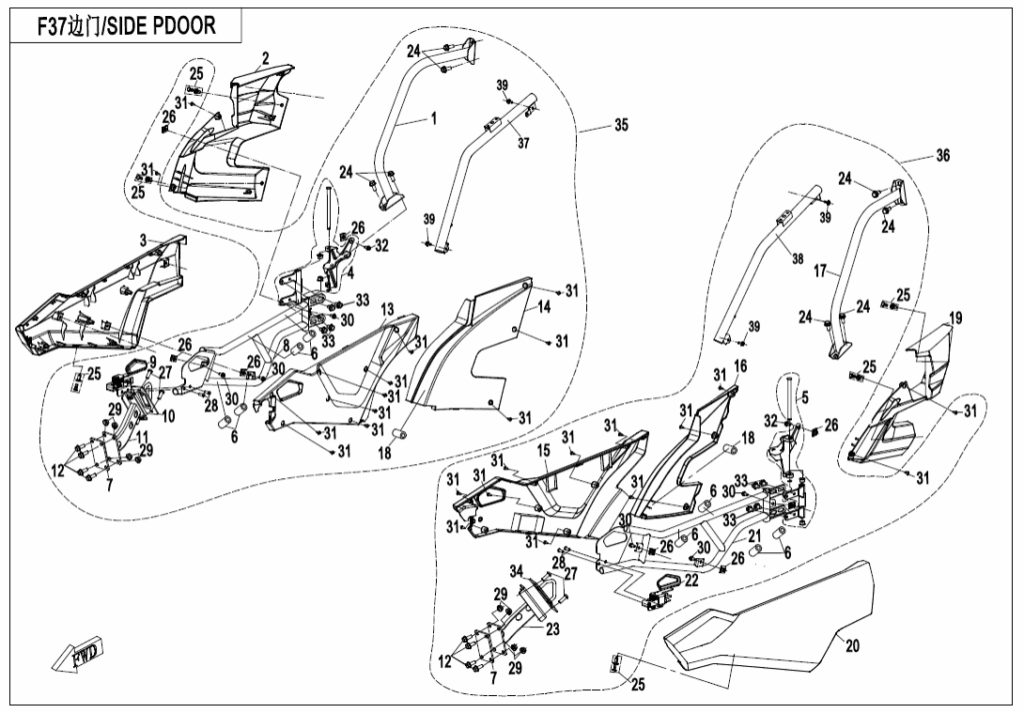

F37-V5 SIDE DOORS

Číslo
na výkresu
Název součástky
Kód součástky
Sklad Cena
01RH PROTECTION PIPE, PASSENGER
5BY2-230020-0BB01
1
02RH OUTER PANEL
7000-800203-0EK00
1
02RH OUTER PANEL
7000-800203-0YD00
1
03RH OUTER SIDE DOOR
7000-800201-0YD00
1
03RH OUTER SIDE DOOR
7000-800201-0EK00
1
04HINGE SEAT ASSY, RH
7000-800250-10000
1
05HINGE SEAT ASSY, LH
7000-800150-10000
1
06SLEEVE,HANDREST
9CR6-044062
Skladem72,54
ks
07MOUNTING PLATE
5BWA-370001
Skladem145,08
ks
08RIGHT SIDE DOOR FRAME
7000-800210-10000
Skladem1 118,62
ks
09LOOK KIT, RH
7000-800230
Skladem372,87
ks
10RH LOCK HOOK ASSY
7000-800220-00001
Skladem159,59
ks
11BRACKET ASSY, RH LOCK HOOK
7000-800240-10001
Skladem357,34
ks
12Šroub
30006-080050810
Skladem
13SIDE DOOR(INNER), RH
7000-800202
1
14INNER PANEL, RH
7000-800204
1
15SIDE DOOR(INNER), LH
7000-800102
1
16INNER PANEL, LH
7000-800104
1
17LH PROTECTION PIPE, PASSENGER
5BY2-230010-0BB01
1
18SPONGE STRIP 2, HEAT INSULATOR
9060-038128
2
19LH OUTER PANEL
7000-800103-0YD00
1
19LH OUTER PANEL
7000-800103-0EK00
1
20LH OUTER SIDE DOOR
7000-800101-0EK00
1
20LH OUTER SIDE DOOR
7000-800101-0YD00
1
21LEFT SIDE DOOR FRAME
7000-800110-10000
1
22LOOK KIT, LH
7000-800130
Skladem372,87
ks
23BRACKET ASSY, LH LOCK HOOK
7000-800140-10001
Skladem357,34
ks
24BOLT M8x20
30006-080020810
Skladem15,54
ks
25PLASTIC CLIPS
9060-040310
Skladem15,54
ks
26NUT CLIP M6
8030-040800
Skladem15,54
ks
26NUT CLIP M6
8030-040800-00001
Skladem15,54
ks
27Šroub (vrut)
30121-080025700
4
28Šroub (vrut)
30121-060016700
Skladem15,54
ks
29NUT M8
30204-080810
Skladem15,54
ks
30BOLT M6x12
30006-060012810
Skladem15,54
ks
31SELF-TAPPING SCREW ST4.2×13
30110-421130010
Skladem29,02
ks
32BOLT M6x16
30006-060016810
Skladem15,54
ks
33BOLT M8x14
30006-080014810
Skladem15,54
ks
34LH LOCK HOOK ASSY
7000-800120-00001
Skladem159,59
ks
35RH SIDE DOOR ASSY
7000-8002D0-20000
1
36LH SIDE DOOR ASSY
7000-8001D0-20000
1
37Pravý dolní bok rámu kabiny
700V-037630-1000-0BB00
Skladem776,82
ks
38Levý dolní bok rámu kabiny
700V-037670-1000-0BB00
Skladem776,82
ks
39Šroub
30006-080016810
Skladem15,54
ks
